Автономная канализация Deka

Технические характеристики Дека.

Автономная канализация «Дека» рассчитана на очистку стоков от 3 до 20 пользователей

Наименование

Объем суточного
сброса, м3

Электричекая
мощность, кВт/ч

Вес,кг

Габаритные
размеры,
ш/г/в, мм

Залповый
сброс,л

Deka 3

0.6

0.09

158

835х1140х2080

130-180

Deka 5

1

0.12

230

1050х1140х2330

190-344

Deka 5 Long

1

0.12

254

1050х1140х2850

190-344

Deka 7

1.4

0.12

254

1300х1140х2330

260-472

Deka 7 Long

1.4

0.16

278

1300х1140х2850

260-472

Deka 10

2

0.16

278

1840х1140х2330

412-747

Deka 10 Long

2

0.16

302

1840х1140х2850

412-747

Deka 15

3

0.16

430

2025х1160х2370

514-932

Deka 15 Long

3

0.2

480

2025х1160х2870

514-932

Deka 20

4

0.2

510

2025х1660х2370

622-1129

Deka 20 Long

4

0.2

560

2025х1660х2850

622-1129

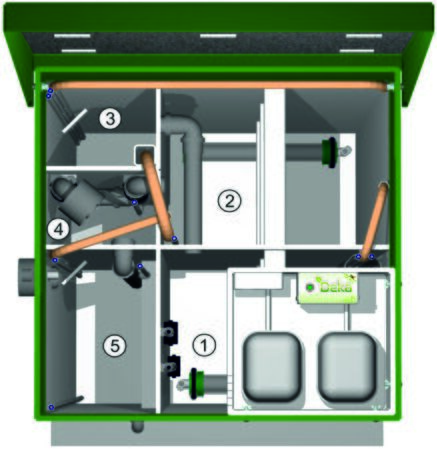

Технологический процесс очистки.new_sheme_deka_2012_may

  1. Приёмная камера.
  2. Камера биологической очистки (аэротенк).
  3. Стабилизатор (отстойник) ила.
  4. Камера денитрификации.
  5. Вторичный отстойник.



Станция «Дека» имеет цикличный принцип работы. Цикл состоит из двух фаз (режимов). Первая фаза – основной режим, вторая фаза – режим рециркуляции. Переключение между фазами осуществляется с помощью поплавкового переключателя, расположенного в приемной камере. Станция «Дека» двухкомпрессорная:

  • 1-ый компрессор обеспечивает работу первой фазы;
  • 2-ой компрессор – второй фазы.

Вход подводящей трубы осуществляется в приёмную камеру (1). Врезка подводящей трубы должна быть не ниже максимальной (критической) отметки, указанной для определенной модели. Рекомендуется осуществлять врезку как можно выше критической отметки, это позволит осуществлять наибольший залповый сброс в станцию и опорожнение самой подводящей трубы.

Выходы отводящей трубы, самотечный (Ø 110мм) и принудительный (Ø 25мм), осуществляются из вторичного отстойника (5) и смонтированы в заводских условиях. В зависимости от выбранной модели используется один из двух выходов, при этом второй должен быть «законсервирован». Использование двух выходов НЕДОПУСТИМО.

Технологический процесс работы 1-ой фазы.

  • Работает главный эрлифт (из 1-ой камеры во 2-ую).
  • Работает продувка фильтра грубой очистки (в 1-ой камере).
  • Работает аэрация аэротэнка (во 2-ой камере).
  • Работает продувка стабилизатора ила (в 3-ей камере).
  • Работает циркуляционный насос (из 4-ой камеры во 2-ую).
  • Работает эрлифт рециркуляции (из 5-ой камеры во 2-ую).

Загрязнённые сточные воды поступают в приёмную камеру (1), в которой происходит первичное окисление и измельчение крупных нечистот. При заполнении приёмной камеры до определенного уровня включается первая фаза (основной режим), с помощью поплавкового переключателя. Подготовленная вода из приёмной камеры (1) через фильтр грубой очистки (труба Ø 110мм с перфорацией) поступает в камеру биологической очистки (2) с помощью главного эрлифта. Также происходит продувка фильтра грубой очистки для предотвращения засорения отверстий перфорации.

В камере биологической очистки (2) сточная вода насыщается кислородом с помощью аэрационного элемента (аэратора), что создаёт благоприятные условия для развития и жизнедеятельности аэробных микроорганизмов.

В стабилизаторе ила (3) происходит продувка избыточного активного ила, с помощью крупнопузырчатого аэратора, происходит восстановление сорбционной и ферментативной активности  ила.

Перегородка между камерой биологической очистки (2) и камерой денитрификации (4) укорочена в нижней части на 400 мм, что создает беспрепятственное движение сточных вод в камеру денитрификации (4), в которой смесь воды и активного ила, при отсутствии активного кислорода, подвергается процессу денитрификациии в аноксидных условиях. Биопленка, образовывающаяся на поверхности камеры денитрификации (4), удаляется с помощью циркуляционного насоса в камеру биологической очистки (2).

Далее, сточная вода из камеры денитрификации (4) самотеком через перелив поступает в придонную часть вторичного отстойника (5) через канал длиной 1500 мм. В этой камере происходит окончательное отделение (седиментация) ила от воды. Ил, оседающий на дно вторичного отстойника (5), перекачивается в камеру биологической очистки (2) с помощью эрлифта рециркуляции. Очищенная вода выводится из станции самотеком, либо принудительно, при помощи погружного насоса, устанавливающегося в специальную ёмкость (ёмкость входит в комплект для принудительного отведения).

Технологический процесс работы 2-ой фазы.

  • Работает аэратор приемной камеры (1-ая камера);
  • Работает эрлифт рециркуляции (из 2-ой камеры в 3-ью через успокоитель;
  • Работает разбиватель в трубе Ø 50мм (в 5-ой камере);
  • Работает продувка вторичного отстойника (в 5-ой камере).

Избыточный ил, образовавшийся в камере биологической очистки (2), с помощью эрлифта рециркуляции перекачивается через успокоитель в стабилизатор ила (3), где отмерший ил стабилизируется в придонной части, а активный самотеком переливается в приемную камеру (1) для дальнейшего участия в биологическом процессе очистки сточной воды.

В приёмной камере (1) происходит первичное окисление нечистот и разложение крупных фракций на более мелкие с помощью аэрационного элемента.

Во вторичном отстойнике (5) для предотвращения застоя воды и появления неприятного запаха работает продувка камеры с помощью крупнопузырчатого аэратора. Также во вторичном отстойнике (5) работает разбиватель в трубе Ø 50мм для предотвращения возможного «зарастания» трубы в виду невозможности её опорожнения.
